整线节点 04
灌装
查看这一工序可选设备的外观、现场运行和项目衔接条件。
具体选型按包装、节拍与前后设备接口确认。
查看设备
现场视频
现场视频
设备说明

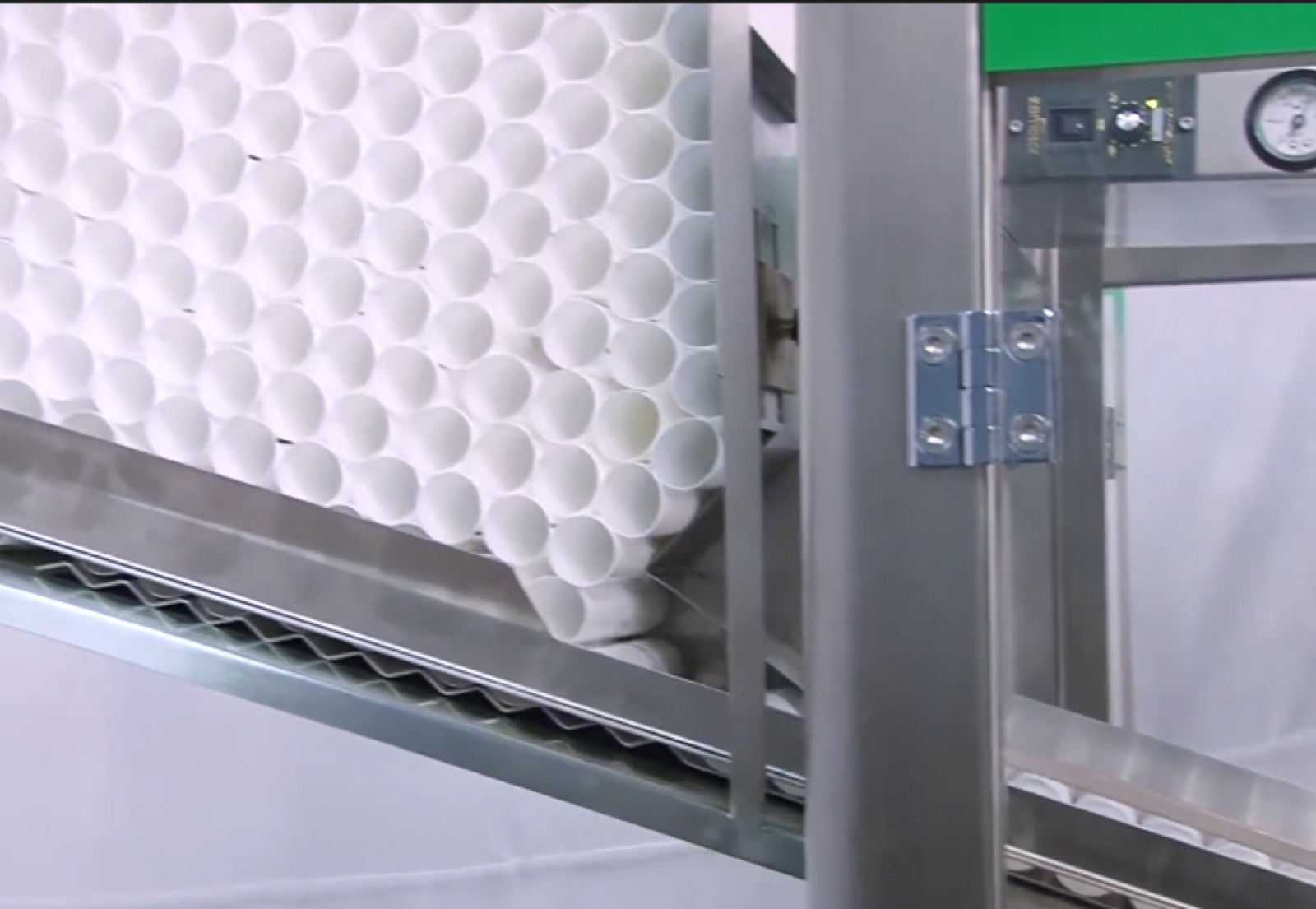

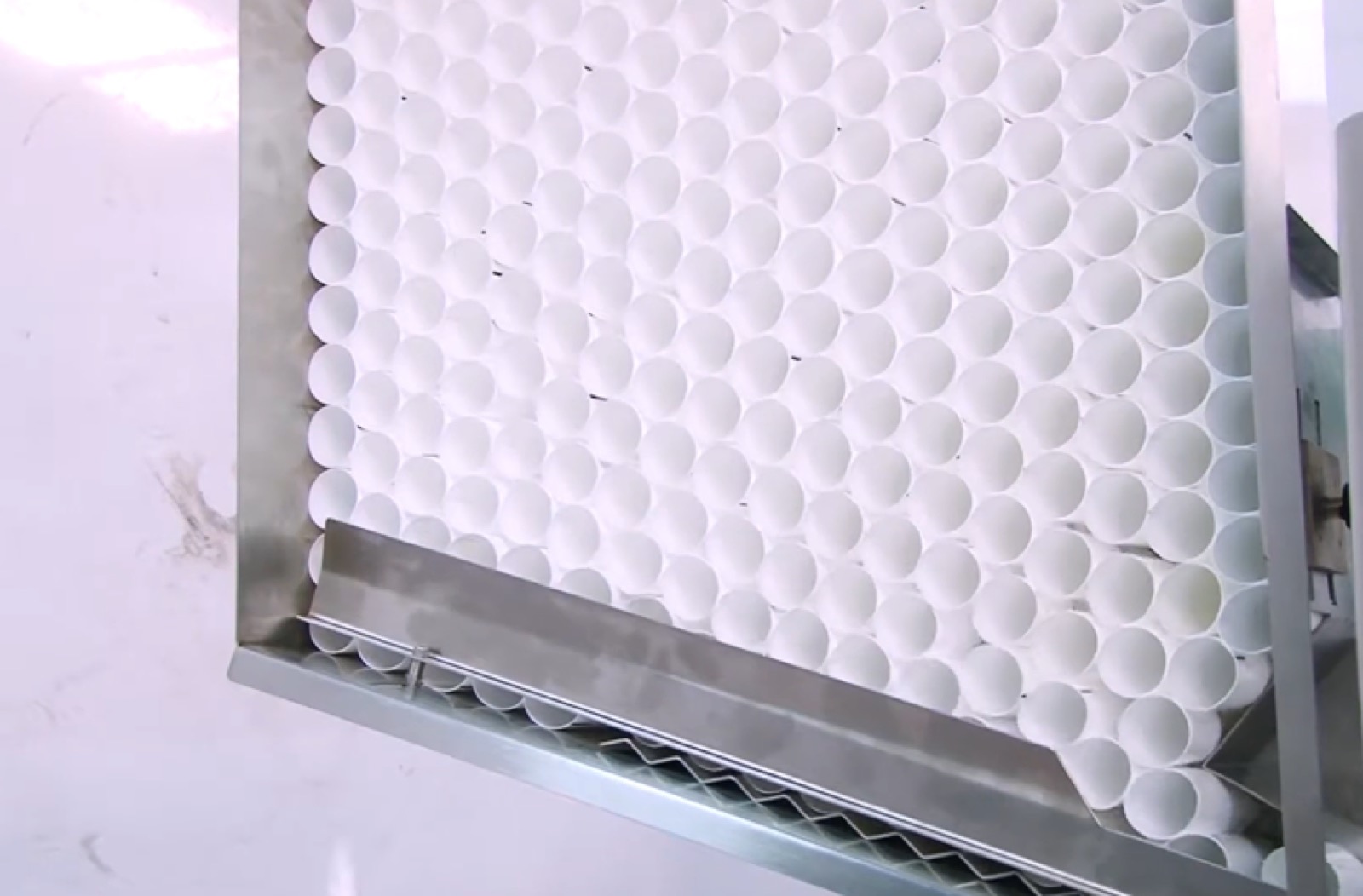

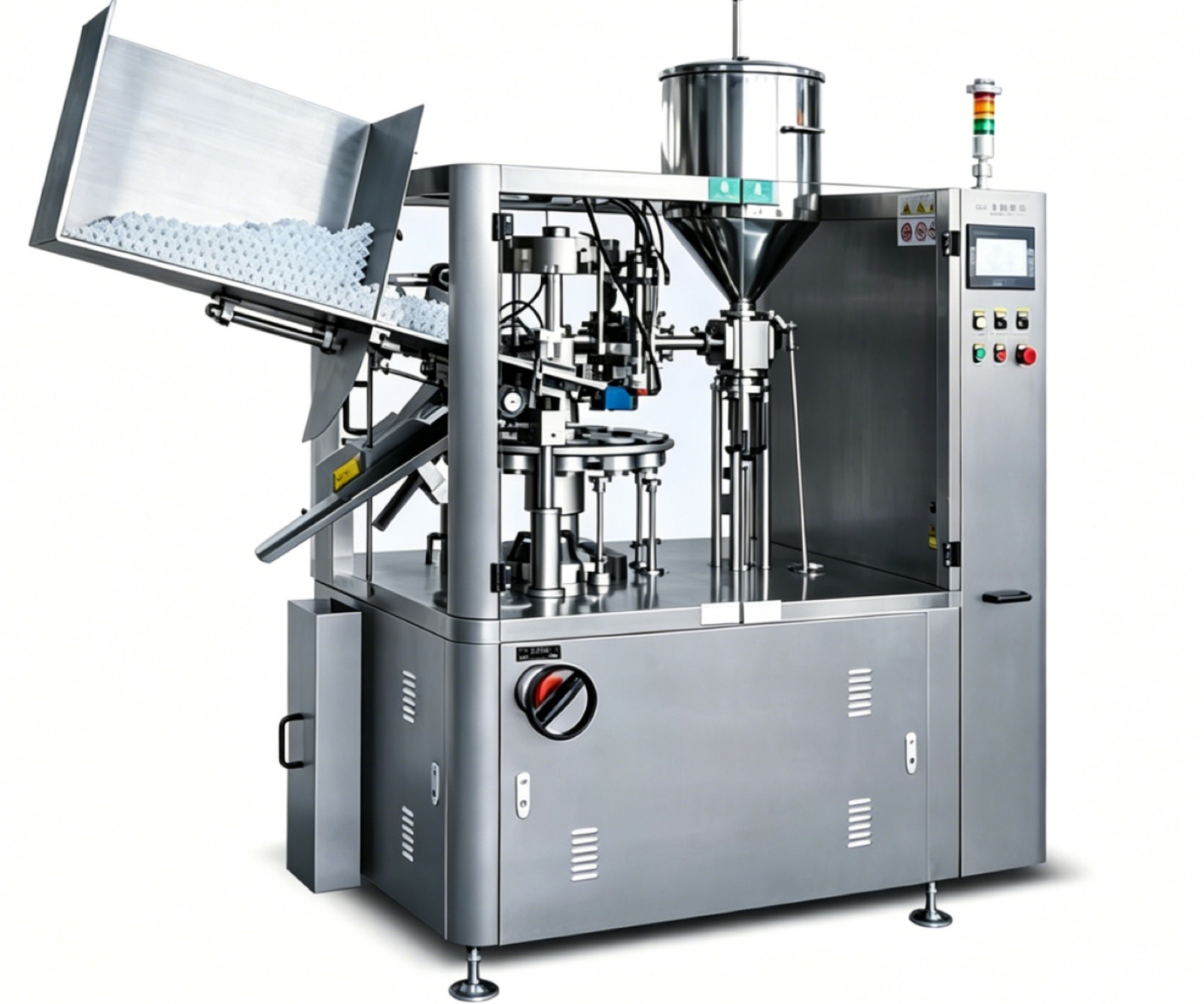

对应软管灌装与封尾这一包装路线。
本工序需要确认
发来实料和包装、装量范围、口径或袋管尺寸、盖型、工艺温度、加热搅拌、目标班产与现有前后段。
先把词分层
这四个词经常被混用，混用会把设备范围说错。
- розлив
- 灌装这个动作本身：把产品送进容器。设备范围向上接供料，向下交封口。
- дозирование
- 定量本身：计量单元怎么把一份量取出来。它是灌装路线里的一个环节，不是整段。
- фасовка
- 按份量分装成单件可售或可用包装。比 розлив 更强调「分成一件一件」，常出现在小袋、吸嘴袋和大桶项目里。
- упаковка после розлива
- 灌装之后的全部动作：旋盖、重检、打码、贴标、套标收缩、收瓶、装箱与码垛。它在灌装下游，不属于本工序。
可选路线
按物料形态先缩小到一两条路线。
活塞式路线
适合需要按次精确计量的均质或微颗粒产品，计量由计量缸与进出料换向阀完成。
跟踪（跟随式）路线
灌装头随连续走瓶同步移动，适合流动性允许在运动中灌装、且希望减少停瓶等待的产品。
转子泵路线
把高黏物料的供料、灌装与低液位状态作为一条通路，适合稠酱与含软颗粒产品的低剪切输送。
称重灌装路线
按重量计量，适合大规格容器（如餐饮桶、工业桶）与单件装量较大的产品。
酱料整线路线
从供料与定位灌装开始，再按项目接入前处理、加热搅拌与后段，适合还在确定整线范围的酱料项目。
整线联机路线
瓶装可从灌装一直接到码垛；桶装围绕称重、内外盖与满桶搬运展开。适合新建或大幅扩产的项目。
稠料与颗粒要看什么
这些是要判断的对象，不是可以通过的结论。
- 工艺温度下的流动性：常温的表现不能代表灌装时的表现。
- 最大颗粒的尺寸、软硬与固液比：这三项一起决定计量方式与阀体形式。
- 是否分层、沉降或起泡：影响供料是否需要搅拌与保温。
- 停机后的状态：结皮、增稠或凝固会直接改变重新启动的方式。
- 阀嘴收口与瓶口挂料：决定是否需要回吸或接料动作。
- 低液位吸料、排料与清洗方式：高黏物料往往卡在这一段。
与前后工序的接口
灌装从来不是单独一台机器的事。
- 上游：供料方式（料仓、管路、是否保温）、前段交接姿态与输送高度。
- 下游：旋盖、重检、打码、贴标、套标收缩与收瓶的节拍和交接方式。
- 共同输入：包装实物与盖样、最小与最大装量、日常与峰值目标、现有设备型号与输送高度、带尺寸布局。
- 以上任一项不明时，灌装段的范围只能停在「路线比较」层面，无法收窄到具体配置。
为“灌装”确认所需的设备与现场接口。
请提供前后设备、输送高度、包装样品、目标节拍和带尺寸布局，用于确认这一步的实际选型与衔接。
